差壓式流量計是由差壓變送器、溫壓補償（溫度變送器+壓力變送器）、三閥組、流量積算儀配套組成的高量程比差壓流量測量節流裝置。

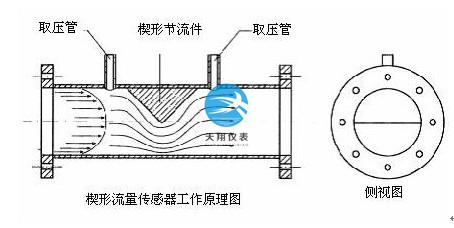

　　楔形流量計和其他差壓式儀表一樣，也是基于流動連續性原理和伯努利方程來計算流體工況流量的。我們知道在同一密閉管道內，當壓力降低時，速度會增加，當介質接近錐體時，其壓力為P1，在介質通過錐體的節流區時，速度會增加，壓力會降低為P2，如圖所示，P1和P2都通過取壓口引到差壓變送器上，流速發生變化時，差壓值會隨之增大或減小。也就是說對于穩定流體，流量的大小與差壓平方根成正比。當流速相同時，錐體節流面積越大，則產生的差壓值也越大。

　　產品特點

　　1、特別適合于高粘度、低雷諾數、帶懸浮顆粒或氣泡的介質測量;

　　2、壓損比孔板小;

　　3、楔形件結構設計特殊，有導流作用，防堵塞;

　　4、具有流體粘度變化、溫度變化、密度變化等補償功能;

　　5、抗振動、抗沖擊、抗臟污、抗腐蝕;

　　6、具有雙向流量測量功能;

　　7、重復性好、測量精度高，逐一水校后出廠，精度可達0.5%（未校準的也可達3%）;

　　8、楔形流量計結構簡單、牢固、高可靠性，安裝方便，運行維護費用低;

　　9、無運動部件、耐磨損，長期使用時不需要重新標定。

　　10、可測量腐蝕性介質，由于差壓測量是采用隔膜式的雙法蘭差壓變送器，腐蝕性介質不能進入導壓管和差壓變送器，所以只要用耐腐蝕材料加工楔形節流件，就能保證儀表對腐蝕性介質進行測量。

　　楔形流量計主要優勢

　　1、產生更加穩定的差壓信號，更加準確地對小流量進行測量

　　楔形流量計讓流體逐漸收縮，其流動平緩地發生改變，這樣減弱了流場中壓力的幅值，產生的差壓信號更加穩定，能分辨的差壓信號更小，有利于小流量的測量。

　　2、抗臟污、自清潔能力、無滯流區

　　楔形流量計其節流件采用的是一個有特殊夾角的檢測件;兩側是光滑的圓面，V形楔形件的頂角朝下，這樣有利于含懸浮顆粒的液體或粘稠液體及含有水分或雜質的氣體順利通過，同時，流體接近V形楔形件，流體流速加快，高速流體直接沖刷v形楔形件和管道內壁而不會在節流件上游側產生滯流、粘附、沉淀。

　　3、能夠測量雙向流量

　　楔形流量計的檢測件采用特殊對稱的V形結構，利用兩臺變送器，可以實現用一臺流量計測量正向和反向的流量。

　　4、穩定性好、長期運行精度高，可靠性高

　　由于楔形流量計采用V形楔形件的設計，V形楔形件會疏導流體離開節流件尾部邊緣，減少它被磨損的可能性，節流件尺寸長期不變，又無可動部件與易損部件，可以保證儀表長期。

　　5、壓力損失為孔板差壓的10%-20%

　　楔形流量計的V形楔形件，使流體逐漸收縮，不會使流體的流動象孔板一樣發生驟然變化，因而由摩擦和產生的旋渦帶來的壓力損失相對孔板更小。

　　產品參數

　差壓式流量計是依據流體穿過節流裝置時形成的壓力差與流量之間的關系，測量壓差來實現流量測定的原理設計而成的。被廣泛應用在供水、供熱、污水處理、電力、冶金、化工、石油等行業的過程控制和流量測量。
