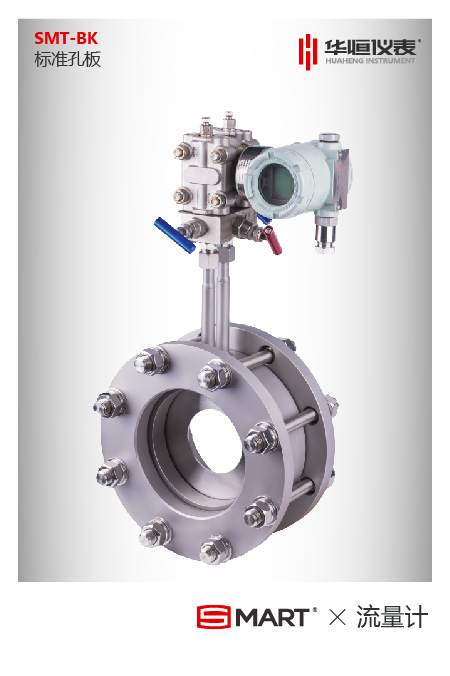

孔板式流量計是將標準孔板式與多參數差壓變送器（或差壓變送器、溫度變送器及壓力變送器）配套組成的高量程比差壓流量裝置，可測量氣體、蒸汽、液體及天然氣的流量，廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。

　　二、原理及結構：

　　充滿管道的流體，當它們流經管道內的流量孔板式時，流速將在流量孔板式的節流處形成局部收縮，從而使流速加快，靜壓力降低，于是在標準孔板式前后便產生了壓力降或叫壓差，介質流動的流量愈大，在流量孔板式前后產生的壓差也就愈大，所以可通過測量壓差來測量流體流量的大小。這種測量方法是以流動連續性方程（質量守恒定律）和伯努利方程式（能量守恒定律）的原理為基礎的。

　　孔板式流量計主要技術參數

　　▲公稱通徑： DN20  DN1000

　　▲依據國家標準GB/T2624-93進行設計制造

　　▲依據國家檢定規程JJG 640-94進行出廠檢定

　　▲基本精度： 0.5%、1%、1.5%

　　▲流量范圍： 1:15

　　▲公稱壓力： 0.6、1.0、1.6、2.5、4.0、6.4、10（MPa）

　　▲被測介質：飽和蒸氣、過熱蒸氣、 水、空氣、天然氣、其它混合介質

　　▲被測介質溫度：-10℃~+450℃

　　▲供電電源：智能流量積算儀220VAC， 流量變送器24VDC（由積算儀供電），

　　▲輸出信號： 4-20mA DC或RS485通訊

　　▲防爆性能： 本安型ibIICT5

　　安 裝

　　▲可水平、垂直安裝，應保證管內充滿液體。

　　▲前，后直管段應是直的，無肉眼可見彎曲，同時應是圓的，內壁應潔凈，無凹坑與沉淀物。

　　▲直管段長度要求及節流裝置安裝應符合GB/T26224-93有關規定。

　　訂貨時請?jiān)敿?xì)提供以下數據：

　　（1）被測介質 名稱

　　（2）zui大、常用、zui小流量。

　　（3）工作壓力、工作溫度

　　（4）介質密度、粘度 （水，蒸汽，常用氣體可以不提供）

　　（5）管道材質、內徑、外徑
